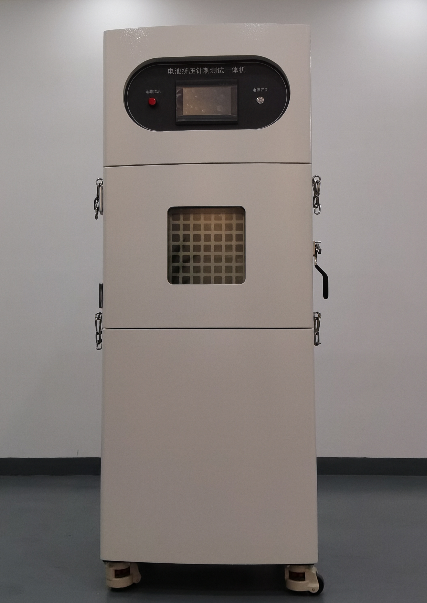

触摸屏电池挤压针刺一体机（伺服控制）

产品概述：

电池挤压针刺一体机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压和穿刺的情形。

挤压试验挤压方向应遵循以下规则：一个电池仅进行一次挤压，电池以不爆炸不起火为合格。

1.对于圆柱形电池，挤压电池的纵轴应与挤压装置的两平板平行；

2.对于方形和软包电池，只对电池的宽面进行挤压；

3.对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行挤压。

针刺试验应该在20℃±5℃的环境下进行，将电池平放于夹具上，用直径φ3-φ8mm的无蚀钢针以10mm/s-40mm/s的速度穿插电池表面中心位置，保持任意时间并观察其测试结果，电池不爆炸、不起火为合格。电池挤压试验机附合GB31241-2014等标准。

依据标准：

GB   31241-2014，GB/T 8897.4-2008，YD/T 2344.1-2011，GB/T 21966-2008，MT/T 1051-2007，YD 1268-2003，GB/T 19521.11-2005，YDB 032-2009，UL 1642，UL 2054，IEC 62281，IEC 60086

设备技术规格：

挤压参数：

1、驱动方式：混合伺服电机驱动

2、力值范围：1 ～20kN

3、测力精度：0.1N

4、单位转换：kg, N, lb

5、挤压行程：200mm或300mm

6、力值显示：PLC触摸屏显示

7、电池挤压头：标准挤压头，面积≥20cm²

8、挤压程度：挤压压力达到13±0.2kN, 保持1min。

9、箱体材质：内箱不锈钢 ，外箱冷轧钢板喷塑处理

10、特点：箱体后侧设计有排风口和泄压装置，箱内装有照明灯

11、测试空间： 300x300x300mm（长x宽x高）

12、外形尺寸：约700x800x1830mm(长x宽x高)

13、重量：约220kg

14、电源：AC380V， 50HZ

针刺技术规格：

1、钢针：φ5mm～φ8mm耐高温钢针，长度为100mm（可指定）。

2、针刺行程：200mm或300mm

3、可夹电池距离：200mm

4、单位转换：Kg、N、LB

5、针刺速度：10～80mm/s（可指定）

6、针刺力值： 1～200Kg（可选）

7、力值显示：PLC触摸屏显示

8、测力精度：±1%

9、驱动方式：混合伺服电机控制 可调速可调压力

10、箱体材质：内箱不锈钢 ，外箱冷轧钢板喷塑处理

11、特点：箱体后侧设计有排风口和泄压装置，箱内装有照明灯

设备易损清单

  设备交付清单

1. 说明书

2. 送货单

3. 试验机主机1台

4. 合格证，保修证
